兩布一膜

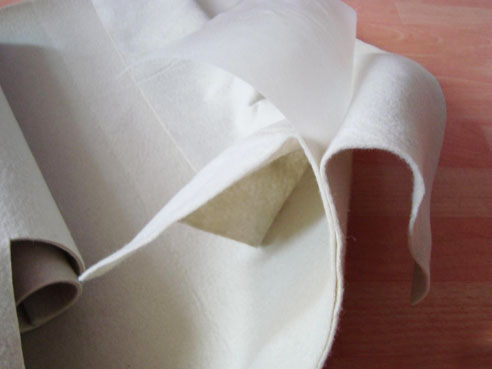

兩布一膜是以塑料薄膜作為防滲基材，與無紡布復合而成的土工防滲材料。它的防滲性能主要取決于塑料薄膜的防滲性能。
目前防滲應用的塑料薄膜，主要有聚氯乙烯（PVC）和聚乙烯（PE），它們是一種高分子化學柔性材料，比重較小，延伸性較強，適應變形能力高，耐腐蝕，耐低溫，抗凍性能好。
規格參數：
產地：泰安肥城 | 規格：0.15-1 | 品牌：泰安寧泰 |
材質：土工布，土工膜 | 長寬：寬度：6m，長度：50m或者100m | 厚度：0.35----1.0 |
延展率：30% | 顏色：白色 | 用途：防滲，防水，隔離，加筋 |
斷裂強度：10KN |
復合土工膜的耐靜水壓測定
1.復合土工膜的耐靜水壓原理在復合土工膜兩側壓力水頭達到一定值后，復合土工膜就會破裂。逐級增加試樣兩側水力壓養，并保持一定時間，當滲流量急速增加，表示試樣受到破壞，也就獲得了試樣的耐靜水壓值。
2.保持復合土工膜的上述壓力至少2h，觀察滲流管水位變化情況，復合土工膜水位基本穩定(滲流量為0)，則以0.1-0.2mpa，為級差逐級增加壓力，每級均保持2h，直至出現滲流量快速增加現象，表明試樣已出現破裂，此前壓力即作為耐靜水壓(mpa)。
3.復合土工膜如只需判定土工膜樣品是否達到某一規定耐靜水壓值，則可直接加壓到此壓力并保持2h，再判定是符合要求。
4.復合土工膜每個樣品至少測定3個試樣，以低值作為樣品的耐靜水壓。
復合土工膜規格的選擇與下墊層平整度、材料允許拉應力、材料彈性模量、鋪設范圍內的大水頭及覆蓋層大粒徑等有關，其厚度設計除考慮主要由水壓力要求的強度外，還需考慮暴露、埋壓、氣候、使用壽命等應用條件，并按國家現行有關標準的規定確定設計厚度及實際厚度。
施工事項：
(1)使用須采用埋入式:覆蓋厚度不宜小于30cm。復合土工膜廣泛應用于水庫防滲工程
(2)整修防滲系統應有:墊層、防滲層、過渡層、保護層組成。
(3)土體要堅實，避免不均勻沉陷，裂紋，防滲范圍內的草皮、樹根要。與膜接觸面鋪設粒徑小的沙土或粘土作防護層。
(4)鋪設時土工膜不要拉得太緊，兩端埋入土體部分成波紋狀較好，特別是與剛性材料錨固時，應留有一定的伸縮量。
(5)施工時，應避免石塊，重物直接砸在土工膜上、好邊施工、邊鋪設膜、邊覆蓋保護層。
兩布一膜 2017-3-24 本文被閱讀 2986 次
